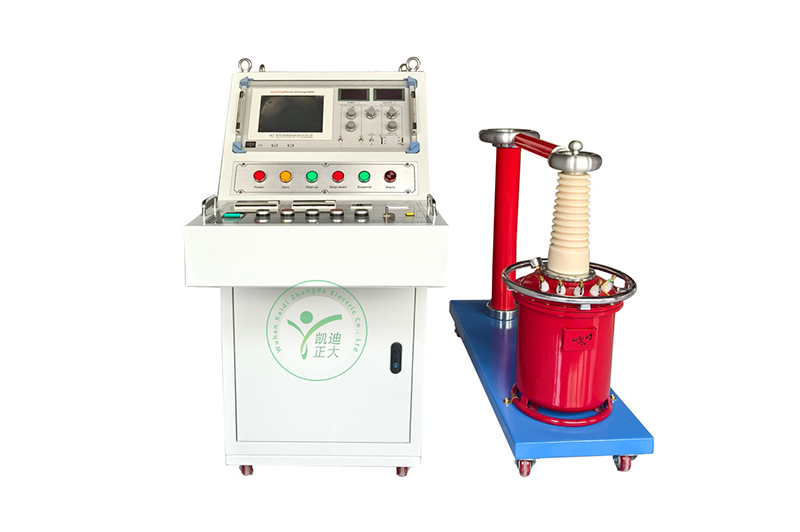

福建廈門某電纜附件廠采購了武漢凱迪正大生產的10KVA/120KV工頻無局放耐壓試驗裝置。該裝置是高壓電氣設備絕緣性能檢測的設備，尤其適用于電纜終端、接頭、絕緣子等附件的無局部放電耐壓試驗，確保其在長期運行中的安全性與可靠性。

該裝置可用于以下場景：
  電纜附件耐壓試驗：模擬運行電壓，檢測電纜終端、中間接頭等附件的絕緣強度。
  無局放檢測：在工頻電壓下，檢測試品是否存在局部放電現象，評估其絕緣老化或缺陷情況。
  型式試驗與出廠試驗：適用于電力設備制造企業、檢測機構及電網運維單位的質量檢驗。

產品特點：
  高精度無局放設計：采用低噪聲電源與屏蔽結構，背景局放量≤2pC，滿足GB/T 16927、IEC 60270等標準要求。
  全自動控制保護：內置過壓、過流、閃絡保護功能，支持自動升壓、計時及數據記錄。
  模塊化結構：包含調壓器、無局放變壓器、耦合電容、檢測阻抗等，便于現場組裝與維護。
  寬電壓適用范圍：輸出電壓0~120kV連續可調，滿足10kV~35kV電纜附件的試驗需求。

現場培訓紀實

  為讓客戶更快更熟悉的使用產品，武漢凱迪正大技術工程師赴福建客戶現場，開展了設備使用培訓。培訓內容涵蓋理論講解、實操演練、數據解讀及故障處理，確保用戶能夠獨立、規范地操作設備。

 1. 培訓前準備
  環境檢查：確認試驗場地干燥、清潔，接地電阻≤0.5Ω，周邊無強電磁干擾。
  設備開箱與組裝：指導用戶依次安裝控制臺、變壓器、耦合電容等部件，重點講解高壓線纜連接與屏蔽接地要求。

 2. 操作流程培訓

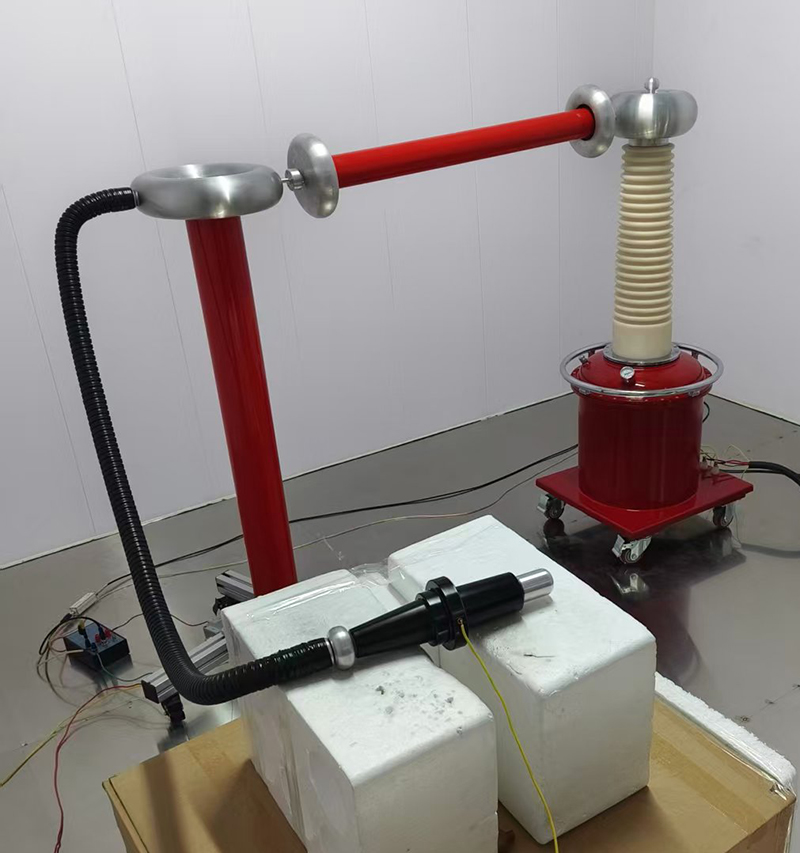

（1）接線與接地
  高壓輸出端接試品，檢測阻抗串聯于接地回路。
  強調接地線截面積≥16mm²，且接地樁深度≥1.5m，確保零電位參考點穩定。

（2）參數設置與升壓
  在控制界面設定試驗電壓（如65kV）、升壓速率（1kV/s）、耐壓時間（5min）。
  演示手動/自動升壓模式，觀察局放儀背景值是否穩定（≤2pC）。

（3）局放信號識別
  通過局放儀波形判斷放電類型：
  內部放電：脈沖出現在工頻周期的第一、三象限。
  表面放電：脈沖分布較寬，幅值隨電壓升高顯著增大。
  指導用戶記錄放電量、相位等參數，生成試驗報告。

（4）安全注意事項
  試驗區域設置圍欄并懸掛“高壓危險”標識。
  操作人員需穿戴絕緣鞋、手套，并保持與試品的安全距離（≥1.5m）。
  緊急情況下使用急停按鈕，斷開電源后再處理試品。

 3. 典型案例分析
  以某型號電纜終端為例，試驗電壓升至58kV時局放量突增至15pC。經排查為終端表面污穢導致沿面放電，清潔后局放量降至3pC以下。通過實例強化用戶對故障診斷的理解。

 4. 維護與保養
  定期檢查變壓器SF6充氣量及絕緣電阻。
  長期停用時每月通電1次，防止元器件受潮。
  局放儀每年需送第三方校準，確保測量精度。
