本操作規程規定了安全操作注意事項、沖擊試驗操作步驟、沖擊電壓發生器維護保養等，目的是規范操作、保證試驗結果的準確性，為設備運行、監督、檢修提供依據。

　　一、安全操作注意事項

　　1、設備升壓前，需對試驗區域人員進行清離，有條件情況下請設備警示帶;

　　2、設備接線時，須提前對發生器本體電力進行放電，并接地，以保證試驗人員安全;

　　3、沖擊試驗操作過程中，請至少配置兩個試驗人員，其中一人接線，另一人檢查，確 保接線無誤;

　　4、試驗完畢后，試驗人員須要先按下“停止實驗”按鈕，再按下“緊急停止”按鈕后，方可人員離開控制臺，進入試驗區域;

　　5、需定期檢查設備接地線等是否牢靠，是否有斷裂或松動現象。

　　二、沖擊試驗操作步驟

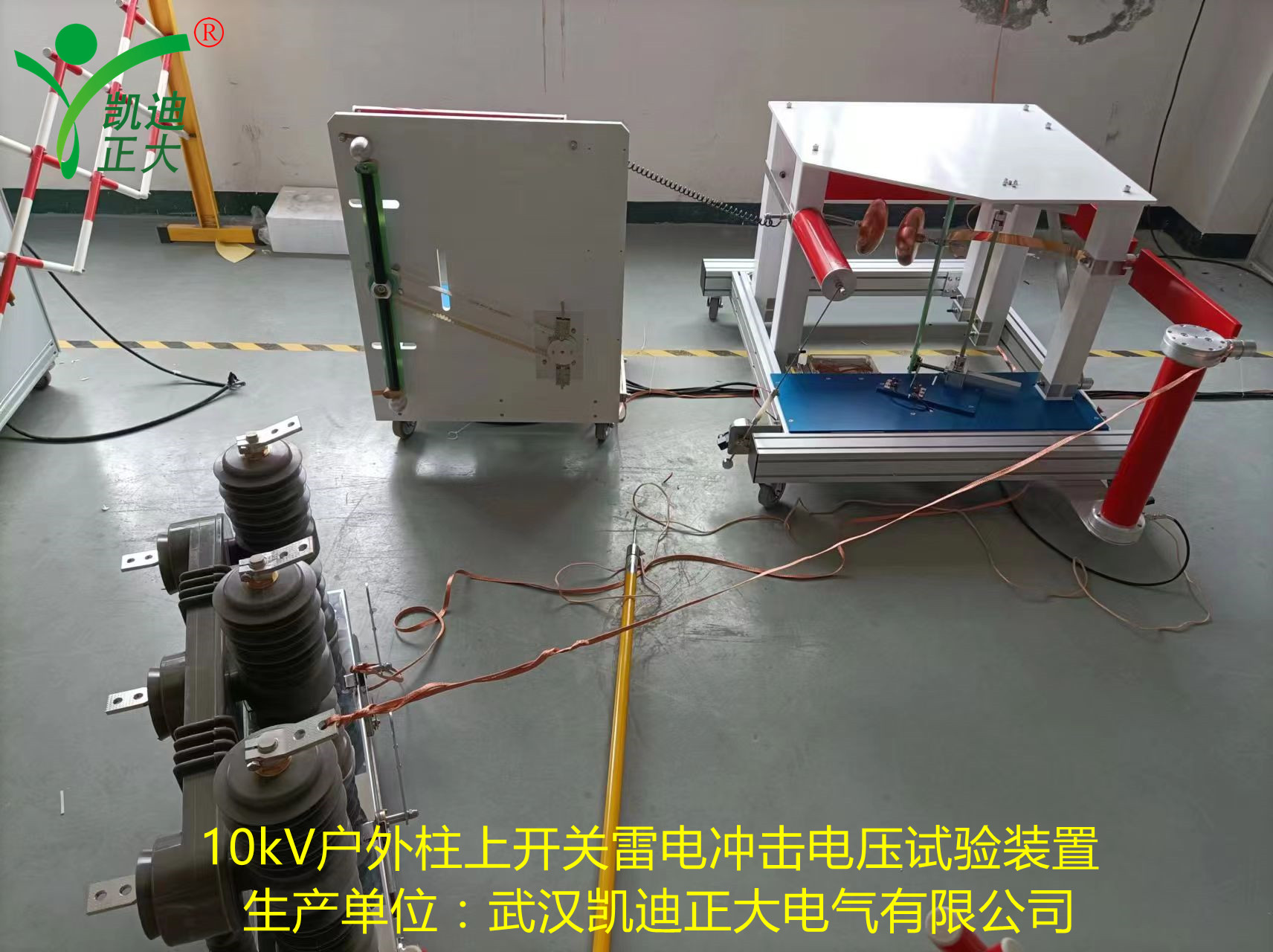

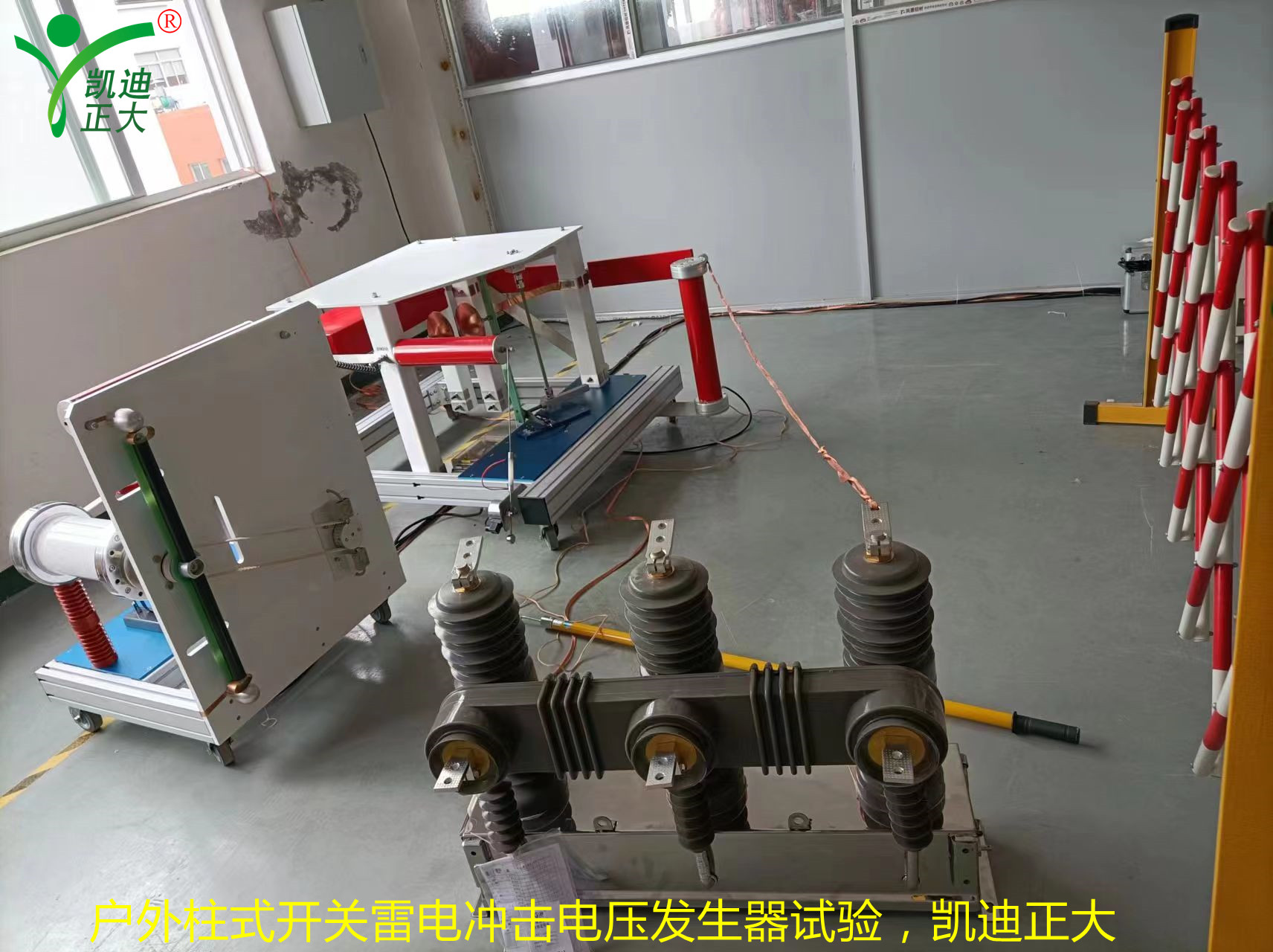

　　下面以開關柜沖擊電壓試驗為例，詳細講解沖擊電壓試驗的操作步驟。

　　(一)被試品接線

　　1、試驗人員進入試區后，首先確保接地棒是掛在沖擊電壓發生器本體上后，才能對被試品進行接線;

　　2、由于只能一相一相對開關柜進行沖擊試驗，請提前考慮需對哪一相進行試驗。當高壓引線接到被試品后，如果打A相對地測試，先把開關柜合閘，則把高壓引線接到A相，然后B、C兩相短接接地。

　　(二)測試

　　1、分別打開沖擊控制及測量系統

　　2、測量系統設置

　　a、在測量軟件主界面中設定沖擊極性、預計輸出電壓。10kV開關柜雷電全波時設置75kV或85kV。通常相間對地之間耐壓為75kV,端口之間耐壓為85kV.

　　b、設置完成后點擊“確定”，再點擊“開始測試”，即與示波器建立通信連接，可以做試驗了;

　　e、改變設置或試驗完成，先點擊“停止測試”，再點擊“設置示波器”或“退出系統”。

　　3、控制系統設置

　　a、設置充電電壓，首先考慮開關柜額定電壓等級，確定沖擊電壓在額定電壓100%情況下是多高，然后在調波階段沖擊電壓不能過高，保證在小于 70%，大于或等于50%額定電壓下進行調波;

　　d、設置實驗次數，高壓開關柜每相做正負15次，充電次數可以設置成15，當到達設定的次數，發生器自動接地停止試驗;

　　e、打開“緊急停止”按鈕，然后點擊“開始試驗”，這時發生器自動響鈴，然后開始充電;

　　f、試驗完成后，按下“急停”，發生器掛上接地棒。

　　三、沖擊電壓發生器維護保養

　　沖擊發生器是高壓試驗裝置，為保證人身及設備安全，需經常對設備進行維護。維護需注意以下幾點：

　　1、為免積灰塵，應經常揩抹發生器，尤其是絕緣拉桿等表面要保持清潔。(注：千萬不要用水、酒精等液體擦拭);

　　2、設備使用一段時間后，各機械傳動部分需加潤滑油或黃油。建議每月加一次，具體可根據實際情況來操作;

　　3、保證設備有良好的使用環境(狀態)，即保證接地電阻≤0.5歐姆;

　　5、如出現點火脈沖系統工作不正常現象，應檢查點火脈沖系統各處是否存在短路或開路情況，如有請先處理后再進行操作;

　　6、如發生器各部件出現漏油或內有異常聲響時，應立即停止使用，待核實原因修理完畢并經試驗合格后，方可投入繼續使用。如出現異常，建議不要私自拆開設備，請直接與廠家聯系;

　　7、發生器長期不用時，應定期對控制箱進行通電，建議一月通電一次。
