昌圖曲家風電場高壓室加裝SF6監測裝置技術方案項目概況

　　1、施工要求：35kV高壓室位于昌圖曲家風電場220kV設備區內，工作要求實現在35kV高壓室外能夠觀察SF6氣體濃度、聲光告警、控制軸流風機排出毒氣等。

　　2、基本情況介紹：35kV高壓室內排風扇是否需更換(如不滿足工作條件需更換)，031 SF6斷路器對應室內墻體下部分有排風扇一個，墻體上部分有排風扇4個，031 SF6斷路器下方是電纜夾層，無排風口，兩側有樓梯上下。

　　開關柜位置 風扇樣式、整體環境 電纜夾層環境

　　一、計劃工期及施工地址*

　　時間：計劃2021年11月30日前完成         地址：遼寧省昌圖縣曲家店鎮范家村7組

　　二、項目實施依據的法律、法規和技術規范*

　　當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用多組新型高靈敏度進口SF6-O2傳感器及溫、濕度傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

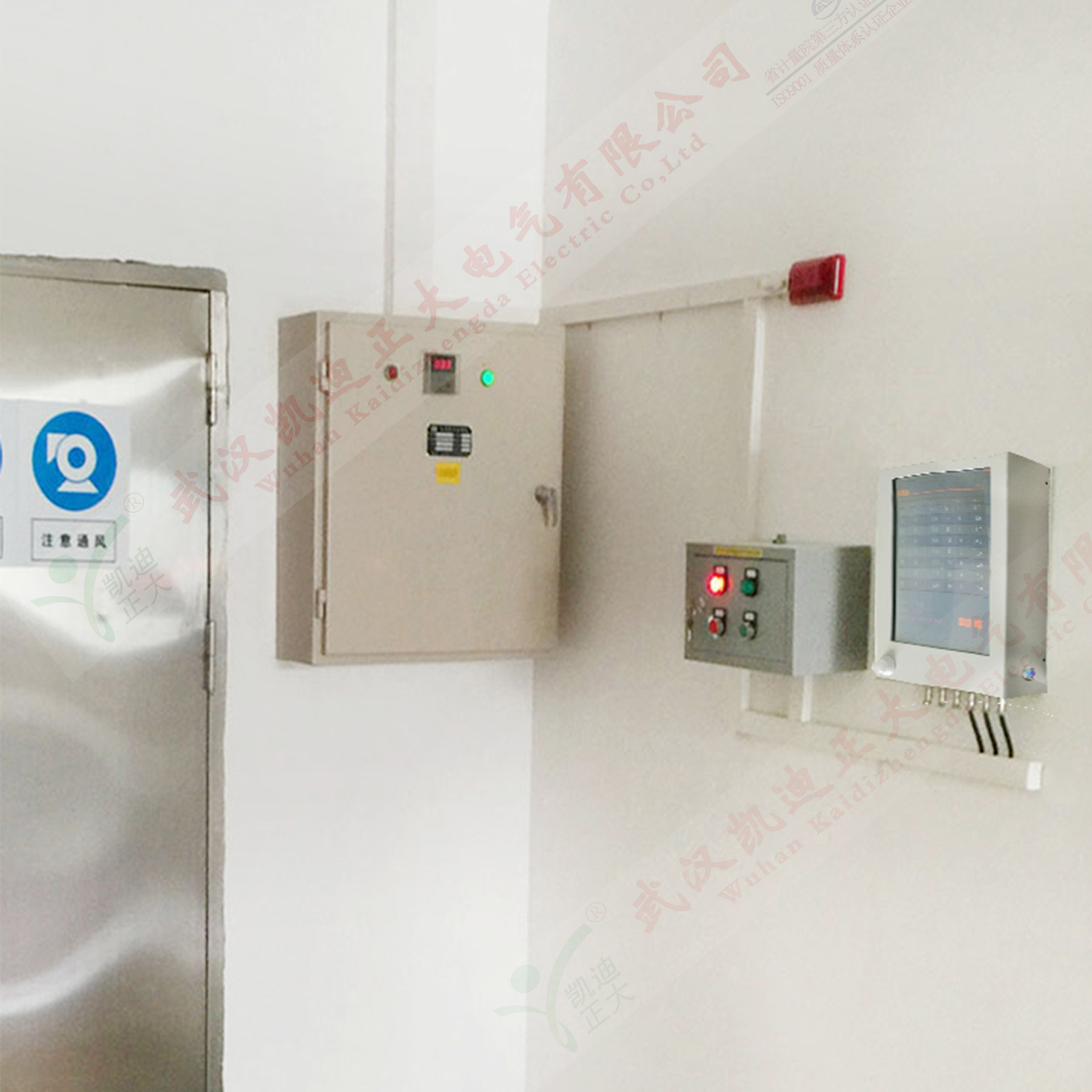

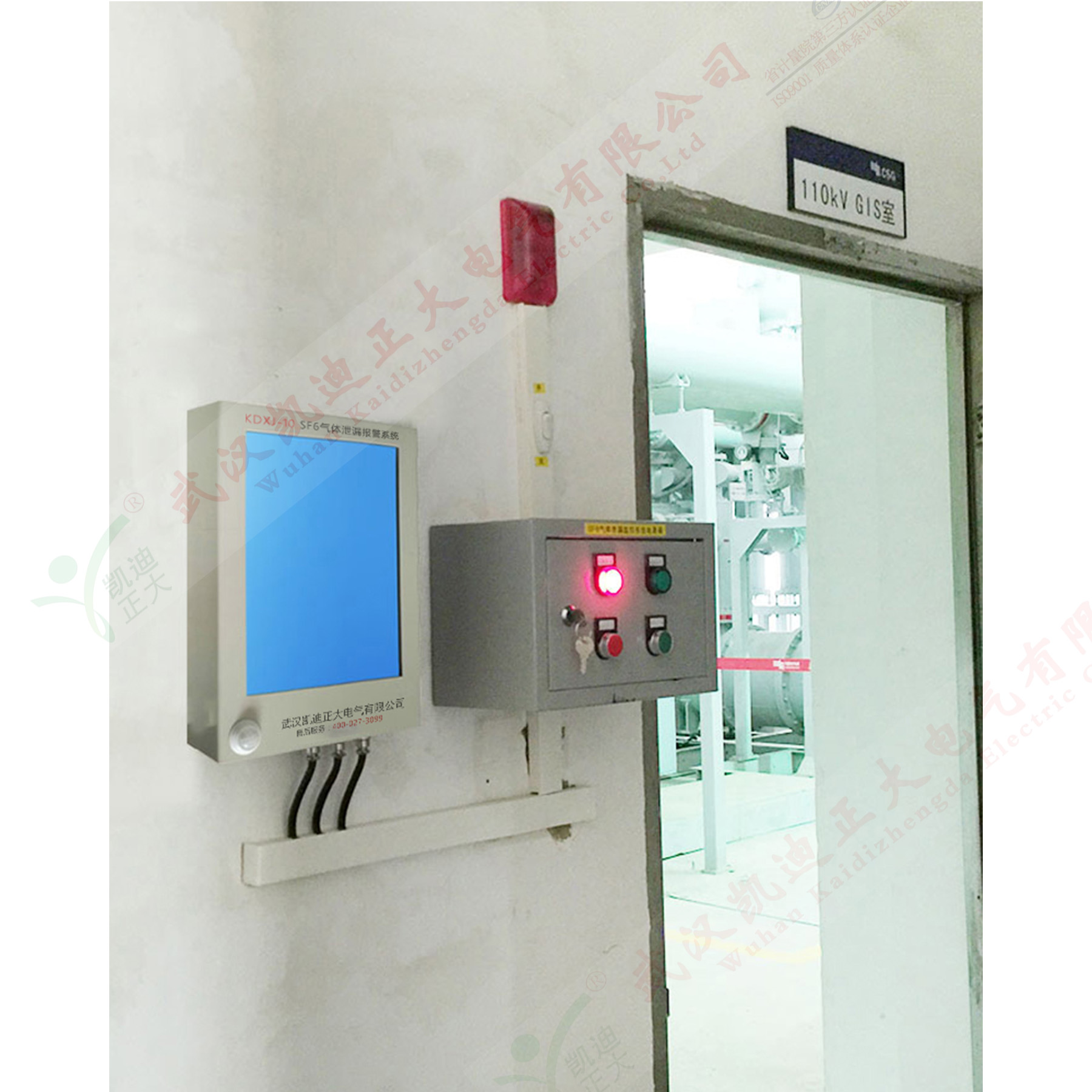

    KDXJ-8 SF6氣體泄漏報警系統最多可監控環境中32個監測點，也可采用多重主控單元組網控制，并與電站自動化系統進行通訊等功能。對室內SF6濃度、O2的濃度進行有效地監控，很大地提高了無人值守變電站運行的安全性，特別是對日常巡視和維護人員的人身安全得到可靠的保障。
    KDXJ-8 SF6氣體泄漏報警系統系統分為三大模塊：(1)、氣體取樣模塊，主要完成各測量點氣體分別取樣功能；(2)、氣體分析模塊，主要完成SF6定量分析，O2定量分析、溫濕度測量功能；(3)、主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警、啟動風機等功能。符合電網規范要求。
