串聯諧振原理

串聯諧振應用是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

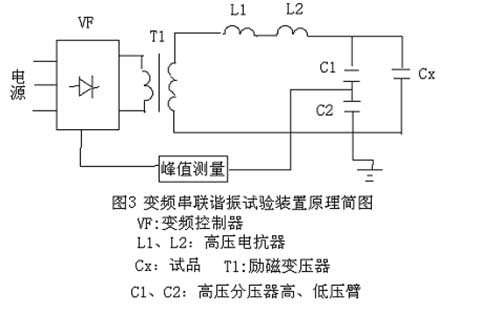

利用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗電壓的設備由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

串聯諧振試驗設備主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

串聯諧振在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流位相一般是不同的。如果我們調節電路元件（L或C）的參數或電源頻率，可以使它們位相相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值。研究諧振的目的就是要認識這種客觀現象，并在科學和應用技術上充分利用諧振的特征，同時又要預防它所產生的危害。按電路聯接的不同，有串聯諧振和并聯諧振兩種。在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振(也稱為電壓諧振)。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。

串聯諧振特性

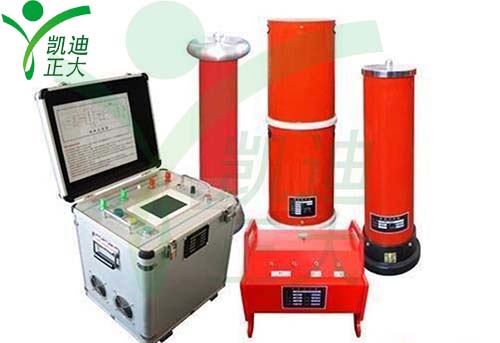

穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力
自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率
支持多種試驗模式。系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高
系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能
保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證系統的可靠性！
