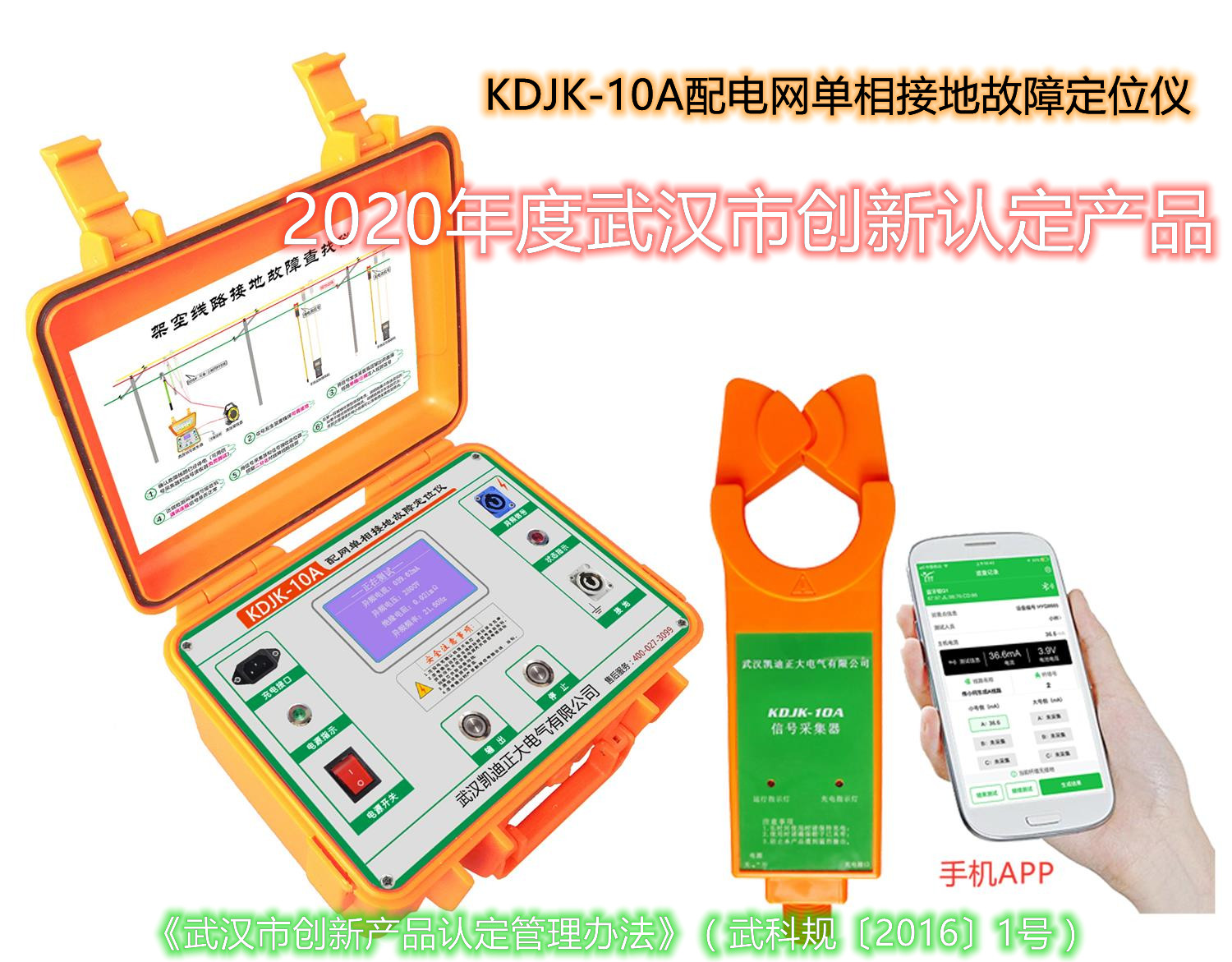

首先將故障線路的開關斷開；使用KDJK-10A測試地線用接地線與接地棒連接，接地棒接入大地網；信號輸出端子與高壓輸出測試線插頭端子連接，其另一端的線鼻子壓擰在接在絕緣掛線桿的蝴蝶母接線柱上，3根絕緣桿用短接線連接，再將掛線桿掛在故障線路上。

    啟動KDJK-10A主機發送信號，該異頻信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失；

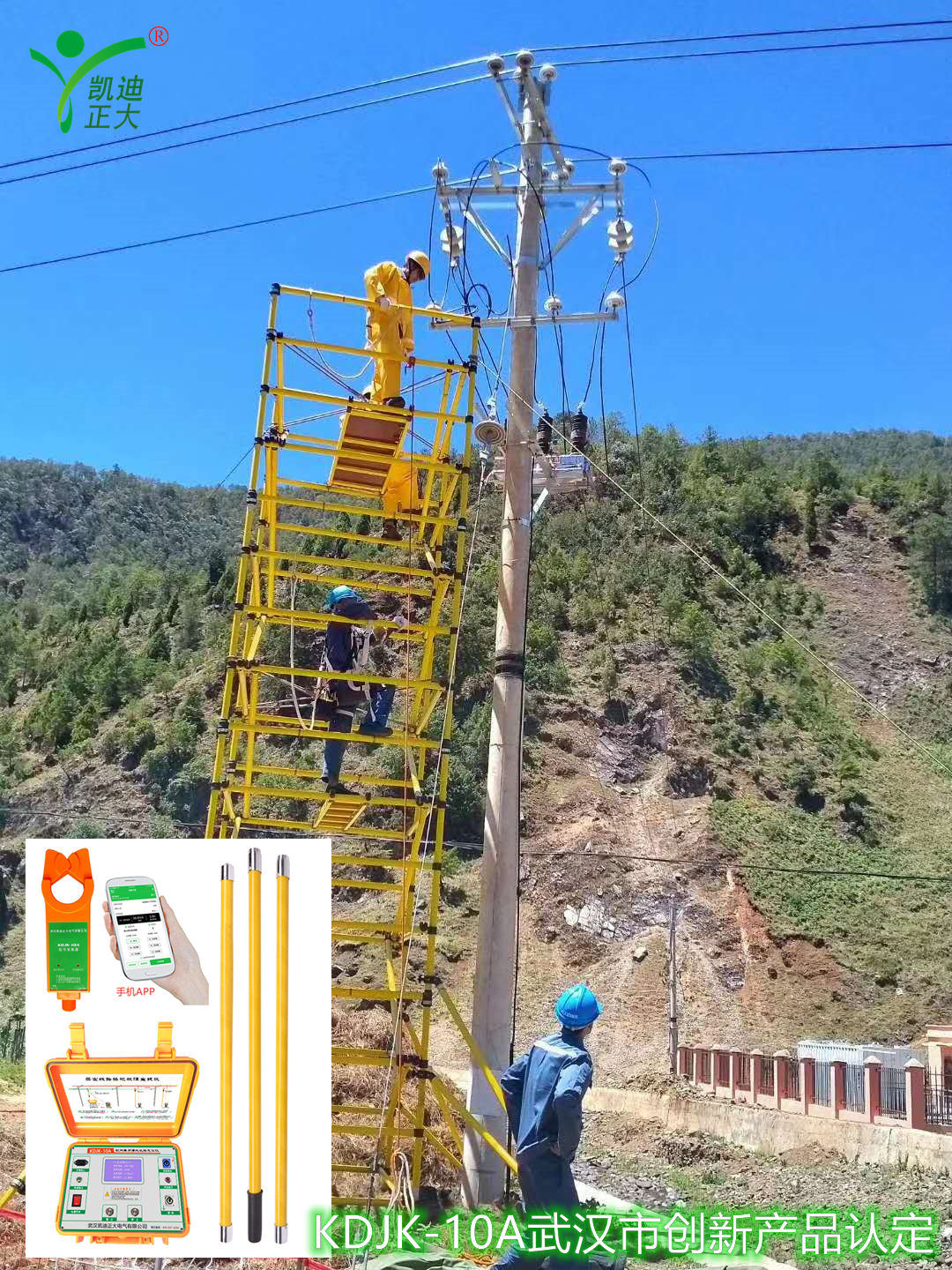

    KDJK-10A采集器檢測信號：將采集器掛在待檢測線路上，采集器將會檢測來自主機發送的直流脈沖信號，并將檢測數據通過無線方式發送至接收器。檢測時請不要晃動采集器，以免增大檢測誤差。KDJK-10A巡查助手APP接收器進入“故障檢測”界面，實時顯示被檢測線路信號波形、信號大小和故障位置。

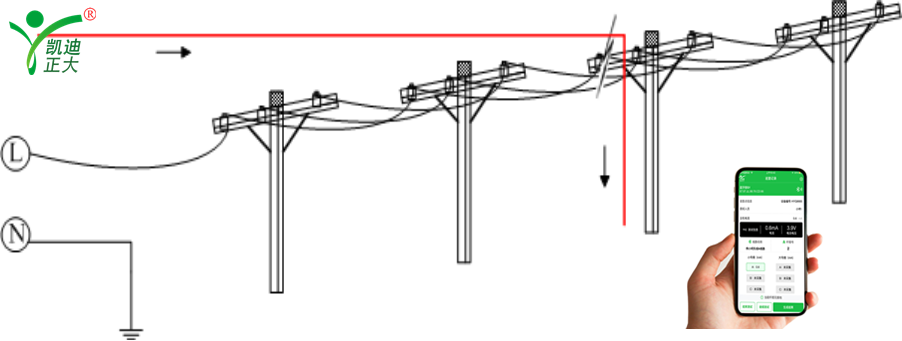

圖24 檢測線路接地故障示意圖

    KDJK-10A故障判定：根據采集器發送回來的數據進行判斷。如果接收器“故障檢測”顯示故障位置為上游，說明故障在該位置靠近信號注入側；如果故障位置為下游，則故障點在該位置遠離信號注入側。通過接收器的檢測界面電流波形可以輔助判斷故障的類型：當檢測到不穩定的變化的信號時，此時多為閃絡接地；當檢測有穩定的周期性信號時，此時的故障多為過渡電阻接地。定位步驟:定位故障由定線、定段和定點組成。

    定線：首先確定故障線路，將高壓主機信號線搭在待測線路上，向故障相注入高壓直流信號，該信號將沿線路流至故障點，并經故障點流入大地。這樣，從信號注入處至故障點會有等值的直流電流。通過查看主機開始檢測屏幕中的“接地狀態”查看線路上是否存在故障。

定段：檢測到線路發生故障，然后確定故障的區段。

圖29 故障配電線路示意圖

   用采集器在線路主要分支測量信號，接收器故障檢測將顯示故障點位置是在上游或下游，上游表示故障在靠近信號輸入方向，下游表示故障在遠離信號輸入方向。按照上述方法，就可以準確確定故障區段。例如上圖中所示，在節點“a”處測量，確定粗線（紅線）部分為故障區段。

1.1.1定點：當確定故障區段后，主機輸出的信號將沿線路經故障點流入大地（如下圖），根據此特點即可采用二分法進一步定位故障。

注：當檢測到塔桿兩側的信號值有明顯不同時（兩側相差大于5mA），很有可能存在故障，請重點檢查此處。
